PLC là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong tự động hóa công nghiệp

PLC là gì?

PLC (Programmable Logic Controller) là bộ điều khiển logic khả trình được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp. Thiết bị này cho phép người dùng lập trình để điều khiển máy móc, dây chuyền sản xuất và các quy trình công nghiệp một cách tự động, chính xác và linh hoạt.

Trước đây, các hệ thống điều khiển thường sử dụng rơ le cơ khí với hệ thống dây đấu nối phức tạp. Sự ra đời của PLC đã giúp đơn giản hóa việc thiết kế, vận hành và bảo trì hệ thống điều khiển, đồng thời nâng cao độ tin cậy và hiệu quả sản xuất.

Cấu tạo cơ bản của PLC

Một bộ PLC thường bao gồm các thành phần chính sau:

1. Bộ xử lý trung tâm (CPU)

CPU là “bộ não” của PLC, thực hiện việc đọc tín hiệu đầu vào, xử lý chương trình điều khiển và đưa ra tín hiệu điều khiển đầu ra.

2. Module đầu vào (Input)

Module Input nhận tín hiệu từ các thiết bị bên ngoài như:

• Cảm biến tiệm cận
• Công tắc hành trình
• Nút nhấn
• Cảm biến nhiệt độ
• Cảm biến áp suất

3. Module đầu ra (Output)

Module Output gửi tín hiệu điều khiển tới:

• Động cơ
• Van điện từ
• Đèn báo
• Biến tần
• Rơ le trung gian

4. Bộ nguồn (Power Supply)

Cung cấp điện năng cho PLC hoạt động ổn định.

5. Cổng truyền thông

Cho phép PLC kết nối với máy tính, màn hình HMI, hệ thống SCADA hoặc các thiết bị điều khiển khác.

Nguyên lý hoạt động của PLC

PLC hoạt động theo chu trình quét (Scan Cycle) gồm các bước:

Bước 1: Đọc tín hiệu đầu vào

PLC thu thập trạng thái từ các cảm biến và thiết bị ngoại vi.

Bước 2: Xử lý chương trình

CPU thực hiện các lệnh đã được lập trình theo ngôn ngữ Ladder, Function Block hoặc Structured Text.

Bước 3: Cập nhật đầu ra

Sau khi xử lý logic điều khiển, PLC xuất tín hiệu tới các thiết bị chấp hành.

Bước 4: Lặp lại chu trình

Quá trình trên diễn ra liên tục với tốc độ rất cao, giúp hệ thống phản hồi gần như tức thời.

Ưu điểm của PLC

Độ tin cậy cao

PLC được thiết kế chuyên dụng cho môi trường công nghiệp, có khả năng làm việc liên tục trong điều kiện nhiệt độ, độ ẩm và rung động cao.

Dễ dàng thay đổi chương trình

Người dùng có thể chỉnh sửa hoặc nâng cấp chương trình mà không cần thay đổi hệ thống dây điện.

Tiết kiệm chi phí vận hành

Giảm số lượng thiết bị điều khiển truyền thống và thời gian bảo trì.

Tích hợp mở rộng linh hoạt

Có thể mở rộng thêm nhiều module đầu vào, đầu ra hoặc truyền thông khi cần.

Khả năng kết nối mạnh mẽ

PLC dễ dàng kết nối với HMI, SCADA, biến tần, robot công nghiệp và các hệ thống IoT.

Các hãng PLC phổ biến hiện nay

Trên thị trường hiện nay có nhiều thương hiệu PLC nổi tiếng như:

• Siemens
• Mitsubishi Electric
• Omron
• Schneider Electric
• Delta Electronics
• Allen-Bradley

Ứng dụng của PLC trong thực tế

PLC được sử dụng trong nhiều lĩnh vực khác nhau:

Điều khiển dây chuyền sản xuất

• Dây chuyền đóng gói
• Dây chuyền lắp ráp
• Dây chuyền chiết rót

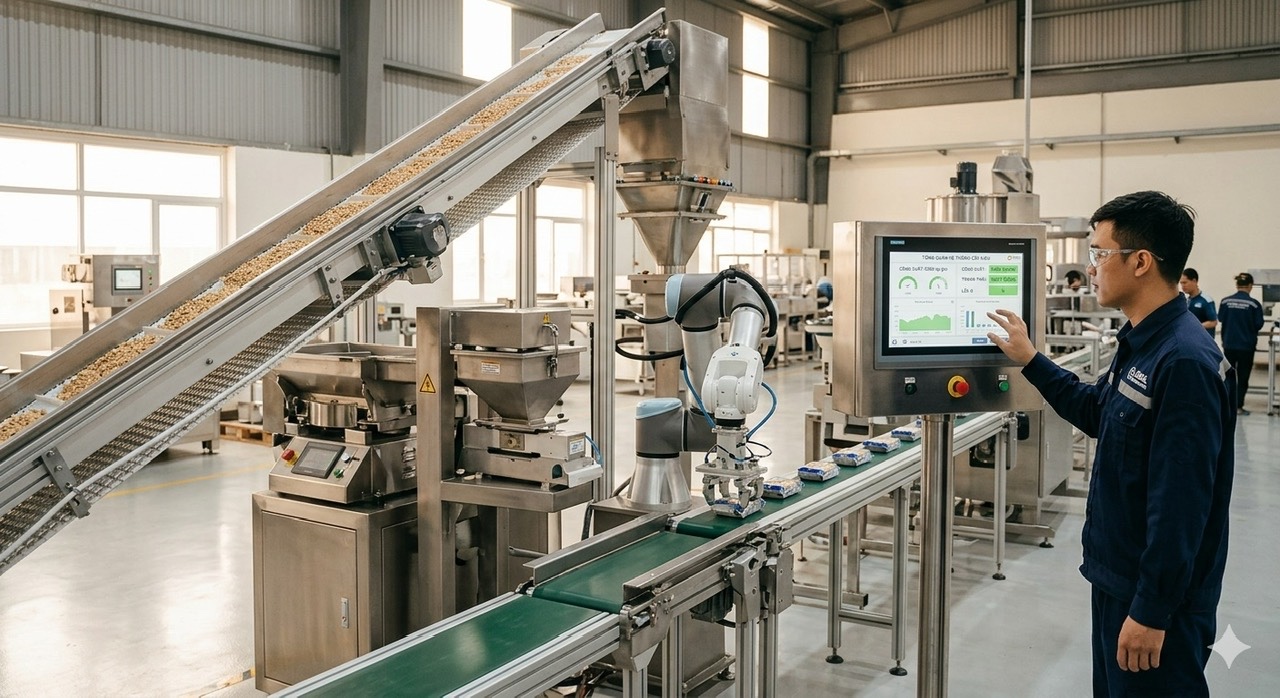

Hệ thống cấp liệu tự động

PLC điều khiển băng tải, vít tải, cân định lượng và các thiết bị cấp liệu chính xác.

Hệ thống xử lý nước

• Điều khiển bơm
• Điều khiển van
• Giám sát mực nước
• Quản lý chất lượng nước

Tòa nhà thông minh

• Điều khiển chiếu sáng
• Điều khiển HVAC
• Giám sát năng lượng

Ngành thực phẩm và đồ uống

Đảm bảo quy trình sản xuất tự động, ổn định và đáp ứng tiêu chuẩn chất lượng.

Nên lựa chọn PLC nào?

Đối với các hệ thống nhỏ và vừa, PLC Mitsubishi FX Series hoặc Siemens LOGO! là những lựa chọn phù hợp.

Đối với dây chuyền sản xuất và nhà máy quy mô lớn, Siemens S7-1200, S7-1500 hoặc Mitsubishi iQ-R sẽ đáp ứng tốt yêu cầu về tốc độ xử lý và khả năng mở rộng.

Việc lựa chọn PLC cần dựa trên số lượng tín hiệu đầu vào/đầu ra, yêu cầu truyền thông, mức độ phức tạp của hệ thống và ngân sách đầu tư.

Kết luận

PLC là thiết bị điều khiển trung tâm không thể thiếu trong các hệ thống tự động hóa hiện đại. Nhờ khả năng lập trình linh hoạt, độ tin cậy cao và khả năng mở rộng mạnh mẽ, PLC giúp doanh nghiệp tối ưu hóa sản xuất, giảm chi phí vận hành và nâng cao hiệu quả quản lý. Nếu doanh nghiệp đang có nhu cầu thiết kế dây chuyền cấp liệu tự động, hệ thống điều khiển máy móc hoặc giải pháp tự động hóa công nghiệp, việc đầu tư PLC là lựa chọn mang lại giá trị lâu dài và hiệu quả cao.
